鋼筋套筒外觀質(zhì)量，直接關系接頭安全和工程耐久性，絕不是小事。現(xiàn)場能快速準確判讀外觀，就等于守住了質(zhì)量控制的第一道關。目前常用的直螺紋套筒和冷擠壓套筒，外觀檢驗有共通標準，但各自也有獨特要點，現(xiàn)場人員必須心里有數(shù)。

無論選用直螺紋套筒抑或冷擠壓套筒，進場驗收之時，均須嚴格遵循行業(yè)標準展開外觀檢驗。目測為最基本、最直接的手段，其核心審視項目可歸納為四看：

1. 表面缺陷——鋼筋套筒表面應平整光潔，絕無裂紋、砂眼、折疊、結(jié)疤等任何影響強度的隱患；尤其對于直螺紋套筒，螺紋牙型需飽滿清晰、完整無缺，不得出現(xiàn)滑絲、斷絲之瑕疵。

2. 銹蝕狀況——允許浮銹或輕微銹斑存在，但不可有明顯銹皮，銹蝕深度須牢牢鎖定在允許閾限之內(nèi)。

3. 標識印記——套筒外壁須有清晰且永久性的廠家代號、規(guī)格型號及執(zhí)行標準號，以便全程追溯與質(zhì)量倒查。

4. 倒角毛刺——內(nèi)外孔邊緣應規(guī)整倒角，端面與邊棱處不得殘留任何毛刺，以免影響后續(xù)安裝。

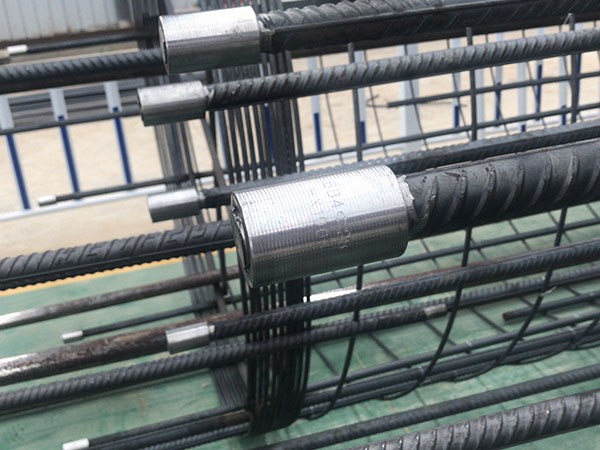

聚焦于直螺紋套筒，其外觀檢查的重中之重在于螺紋質(zhì)量。檢驗人員需細致觀察螺紋是否完整無損傷，螺距是否均勻合規(guī)，螺牙是否豐滿充盈。套筒的外徑、長度等外形尺寸須根據(jù)行業(yè)標準，各項偏差值不得逾越允許范圍，否則將直接削弱連接強度。

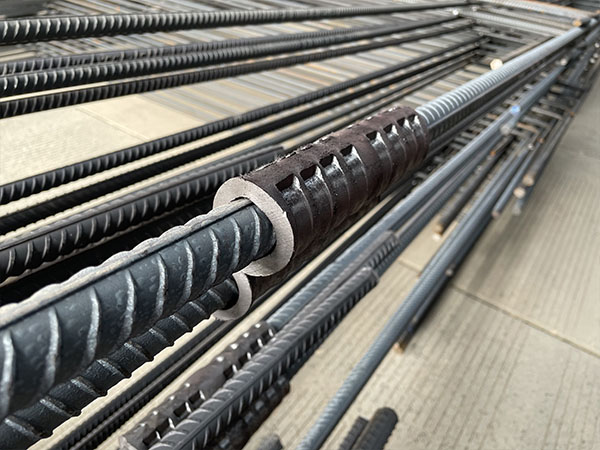

至于冷擠壓套筒，其擠壓成型后的外觀檢驗更需慎之又慎。具體檢查項目涵蓋：壓痕道數(shù)必須與設計要求嚴絲合縫，既不可少壓，亦不可重壓；壓痕所在部位的套筒外徑須落在型式檢驗所界定的區(qū)間之內(nèi)；擠壓完畢的套筒表面，絕不容許任何肉眼可辨的裂縫。檢查時，應隨機抽取不少于10%的接頭進行逐個目測，確保每一處細節(jié)無懈可擊。

鋼筋套筒的外觀檢查，應以同一原材料、同一類型、同一規(guī)格、同一批號連續(xù)生產(chǎn)的產(chǎn)品劃歸為一個驗收批，并按10%的比例隨機抽取樣品進行檢驗。若抽檢合格率不低于95%，則該批鋼筋套筒的外觀質(zhì)量可評定為合格，準予進入后續(xù)施工環(huán)節(jié)。

參考行業(yè)標準執(zhí)行：

JG/T 163-2013《鋼筋機械連接用套筒》

JGJ 107《鋼筋機械連接技術規(guī)程》

GB/T 699《優(yōu)質(zhì)碳素結(jié)構(gòu)鋼》

GB/T 8162《結(jié)構(gòu)用無縫鋼管》
